MUESTRAS TOMADAS
4
MINA LOS RICOS SUR · JALISCO
Control de calidad de terracerías
16 SEP 2026
DESPLANTE
1
CAPAS LIBERADAS
9
ALERTAS ABIERTAS
1
MODELO 3D DEL TERRENO
Plataforma y caminos · referencia QA/QC
Preparando el terreno
Cargando la referencia tridimensional…
REFERENCIA 3DLOS RICOS
ÁREAS DEL MODELO
EN PLANTA127,667.23 m²12.77 ha
SUPERFICIE 3D139,572.69 m²13.96 ha
TERRAPLÉN · 16 SEP1,433.61 m²Superficie levantada · sin exageración
N
CONTROL DE CALIDADVISIBLE
Arrastra para rotar · rueda para acercar
MUESTREO4 registradas
LABORATORIOPróctor 4/4 concluido
CAPAS3-10 y 12 liberadas
INCIDENCIAMaterial saturado
DENSIDAD Y HUMEDAD EN CAMPO
Control de calas
Seguimiento por frente, lote, capa y resultado de compactación.
TOTAL
0
APROBADAS
0
PROMEDIO
—
REQUIEREN ATENCIÓN
0
| Cala | Frente / lote | Capa | Humedad | Compactación | Resultado |
|---|
0 registrosResultados individuales pendientes de captura.
CARACTERIZACIÓN DE MATERIALES
Laboratorio
Trazabilidad desde el muestreo hasta la emisión de resultados.
MUESTRAS ACTIVAS
4 muestrasFlujo de ensayos
SEGUIMIENTO DE CALIDAD
Estado del control QA/QC
Avance de muestreo, ensayos, liberaciones e incidencias.
05–16 SEP 2026
CAPAS LIBERADAS POR FECHA
RD09 · RD10 · RD14Liberaciones documentadas
LIBERACIÓN QA/QC
Estado de pruebas
0%Sin calas
Aprobadas 0Pendientes 0Rechazadas 0
BITÁCORA DEL FRENTE
Hitos recientes
Inicio formal del seguimiento de calidad.
Material identificado y trasladado al laboratorio.
Actividades de laboratorio realizadas.
Cuatro de cuatro pruebas realizadas; captura de datos en proceso.
Verificación de calidad y topografía concluida.
Densidad de campo verificada por cono de arena.
Retiro y revisión de zonas intervenidas pendientes.
Terraplén levantado y visible en el modelo 3D.
TRAZABILIDAD FOTOGRÁFICA
Evidencia de campo
Registro vinculado a frentes, muestras, capas y calas.

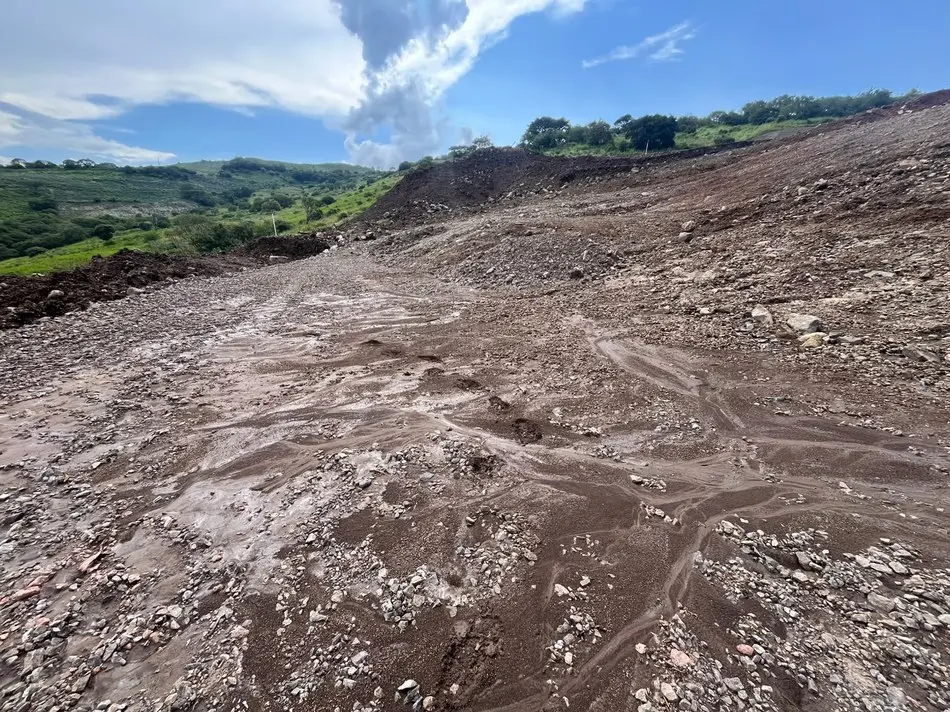

CAMPO · REPORTE 11 · 15 SEPMaterial saturado identificadoRetiro y revisión pendientes

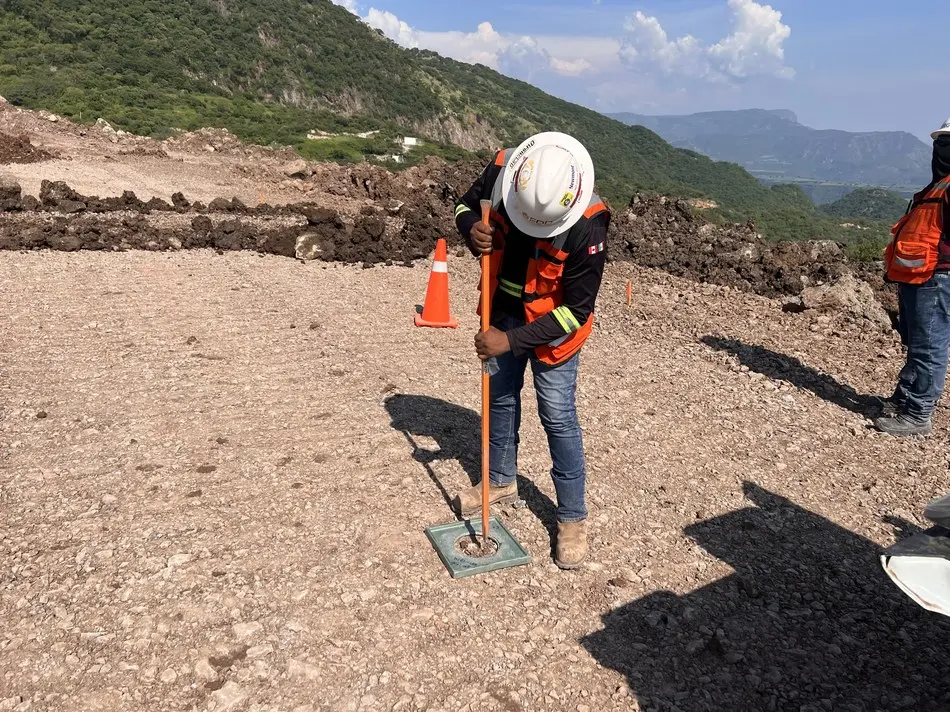

CAMPO · REPORTE 10 · 14 SEPDensidad por cono de arenaBase para liberar capas 8, 9 y 10

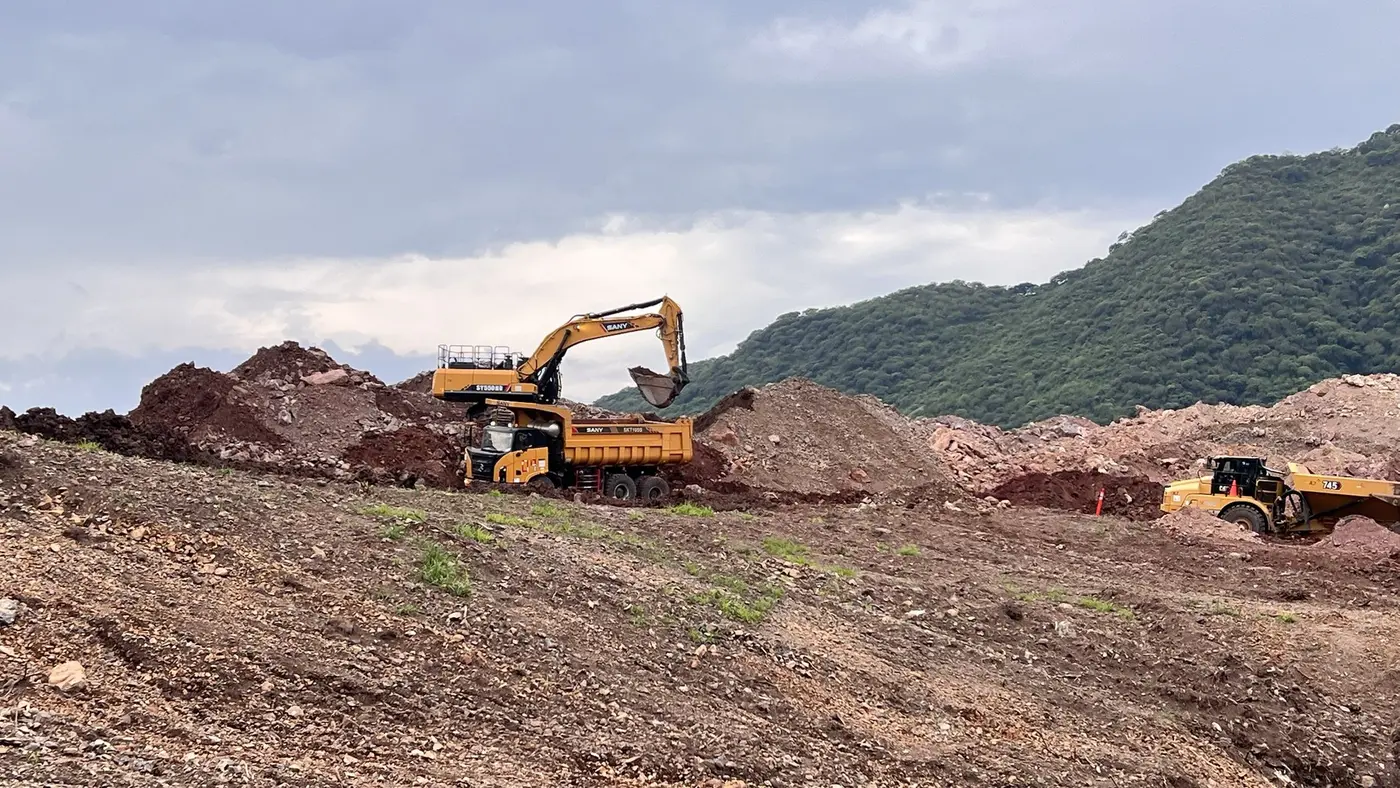

CAMPO · REPORTE 09 · 13 SEPSuministro y conformaciónCapas 3 a 7 liberadas

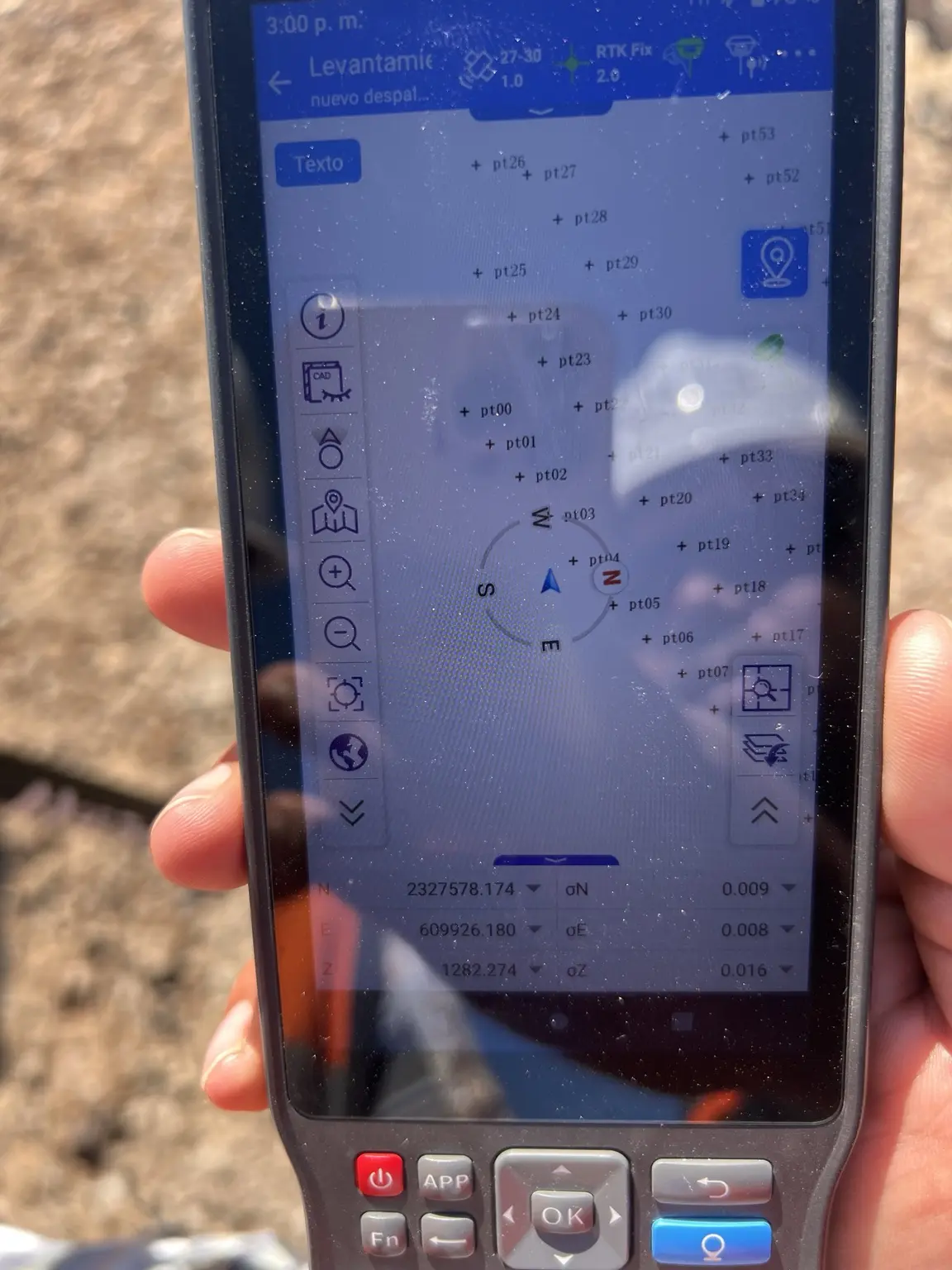

CAMPO · LIBERACIÓN QA/QCNivel de desplante D-01N 2,327,578.174 · E 609,926.180 · Z 1,282.274 m

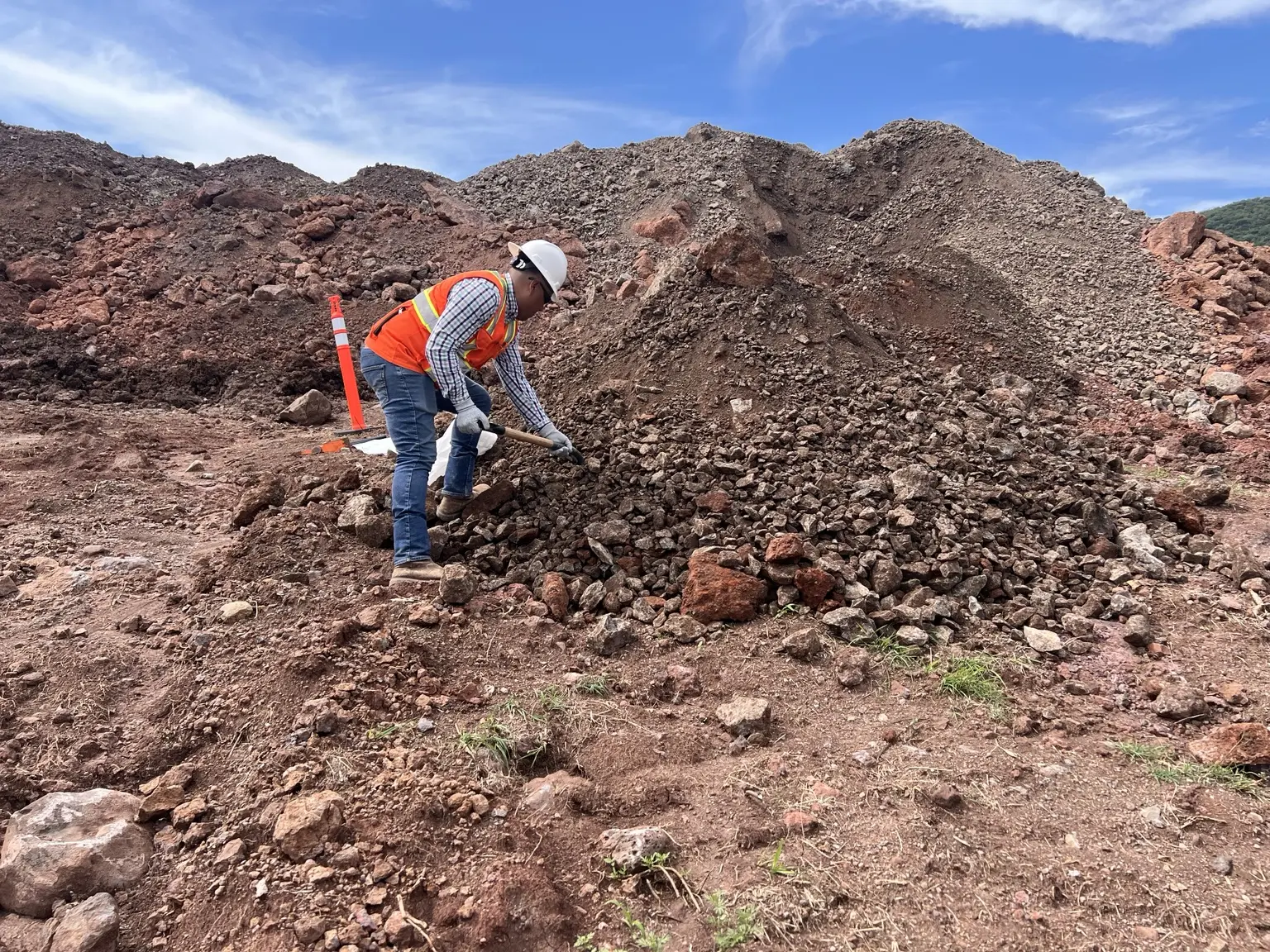

CAMPO · REPORTE 01Toma de muestra de materialMaterial clasificado en el área de desplante

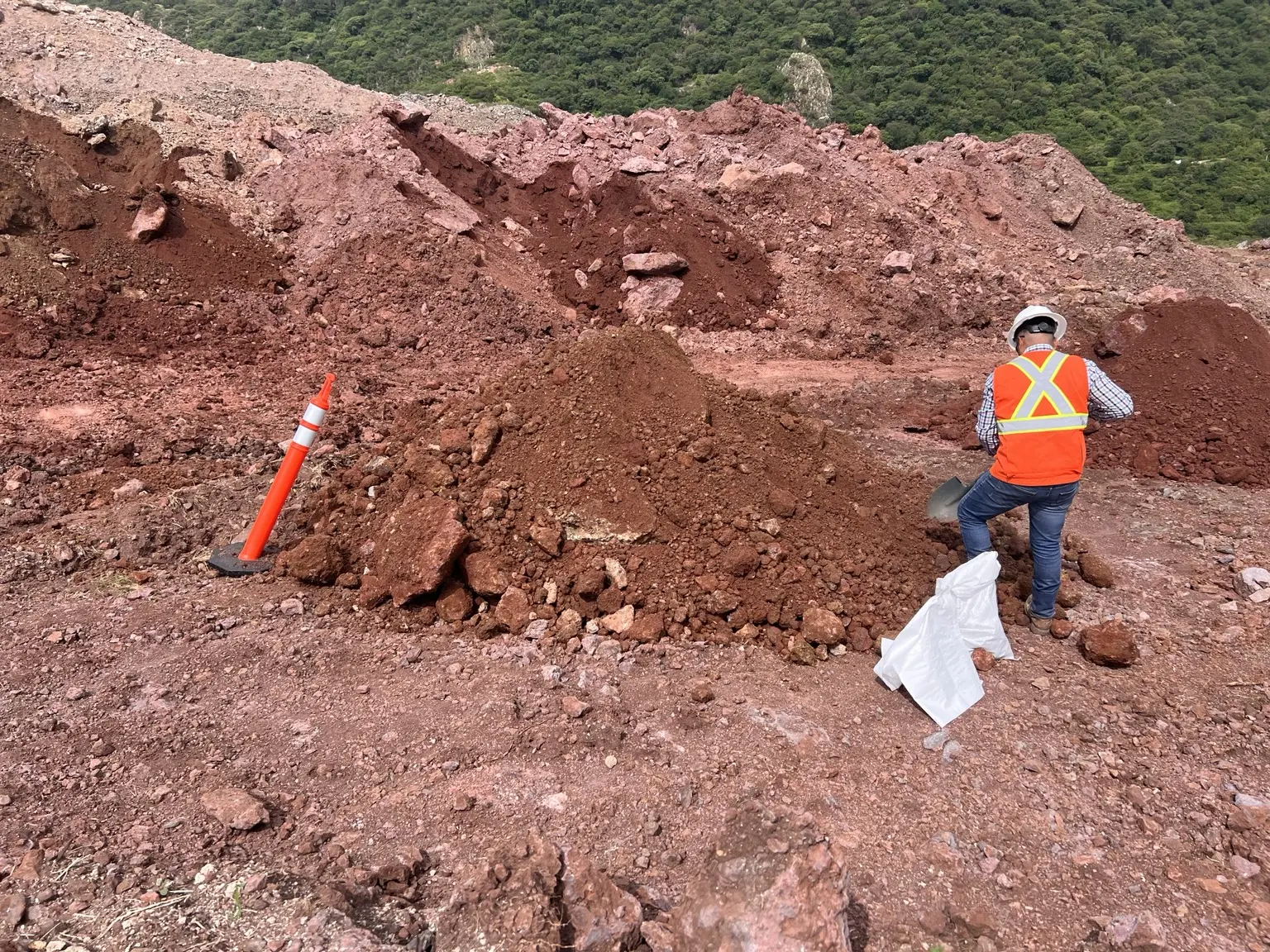

CAMPO · REPORTE 01Muestreo representativoPreparación para traslado al laboratorio

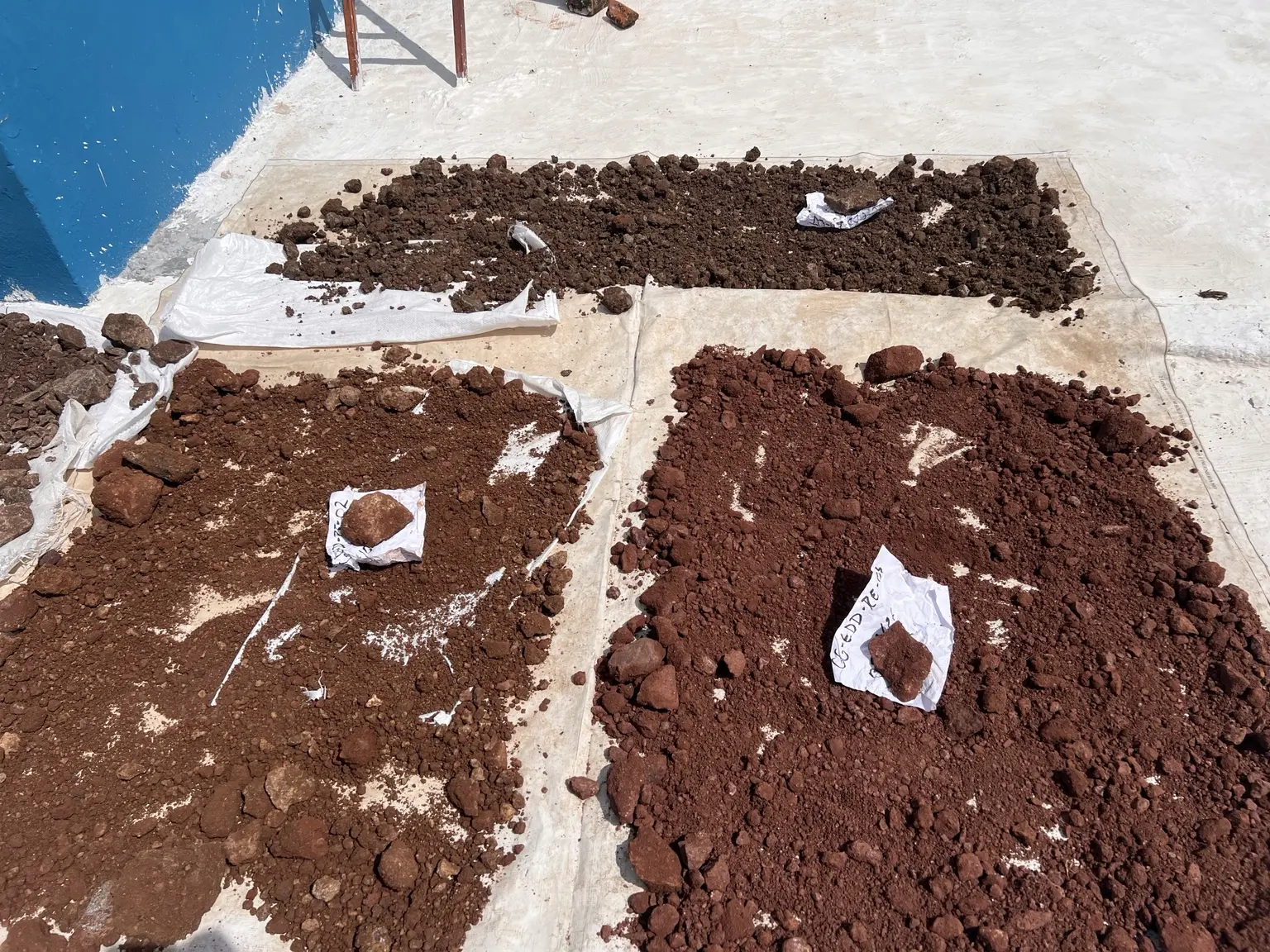

LABORATORIO · REPORTE 02Secado de cuatro muestrasMaterial identificado y separado

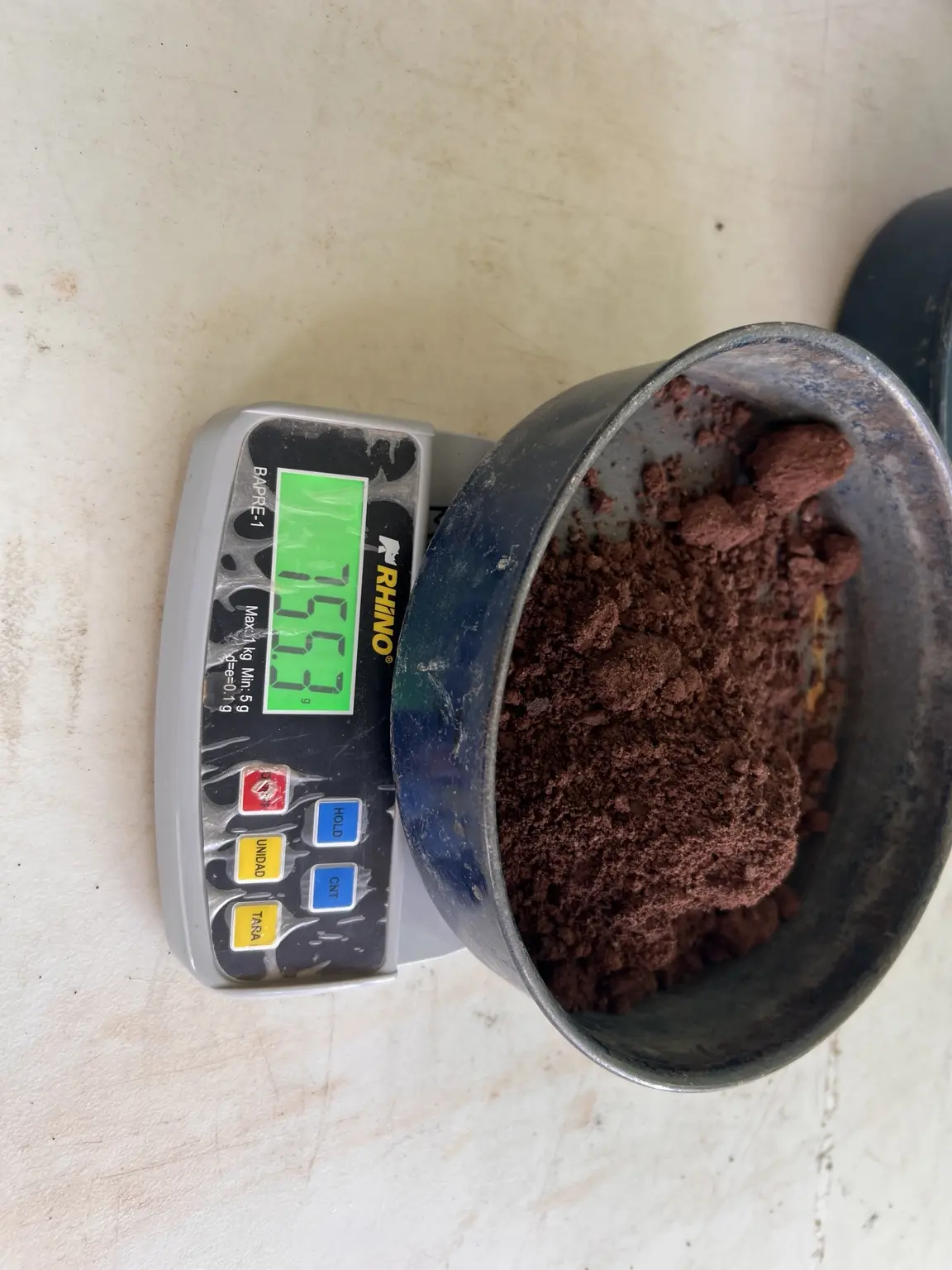

LABORATORIO · REPORTE 02Determinación de masaRegistro para peso volumétrico

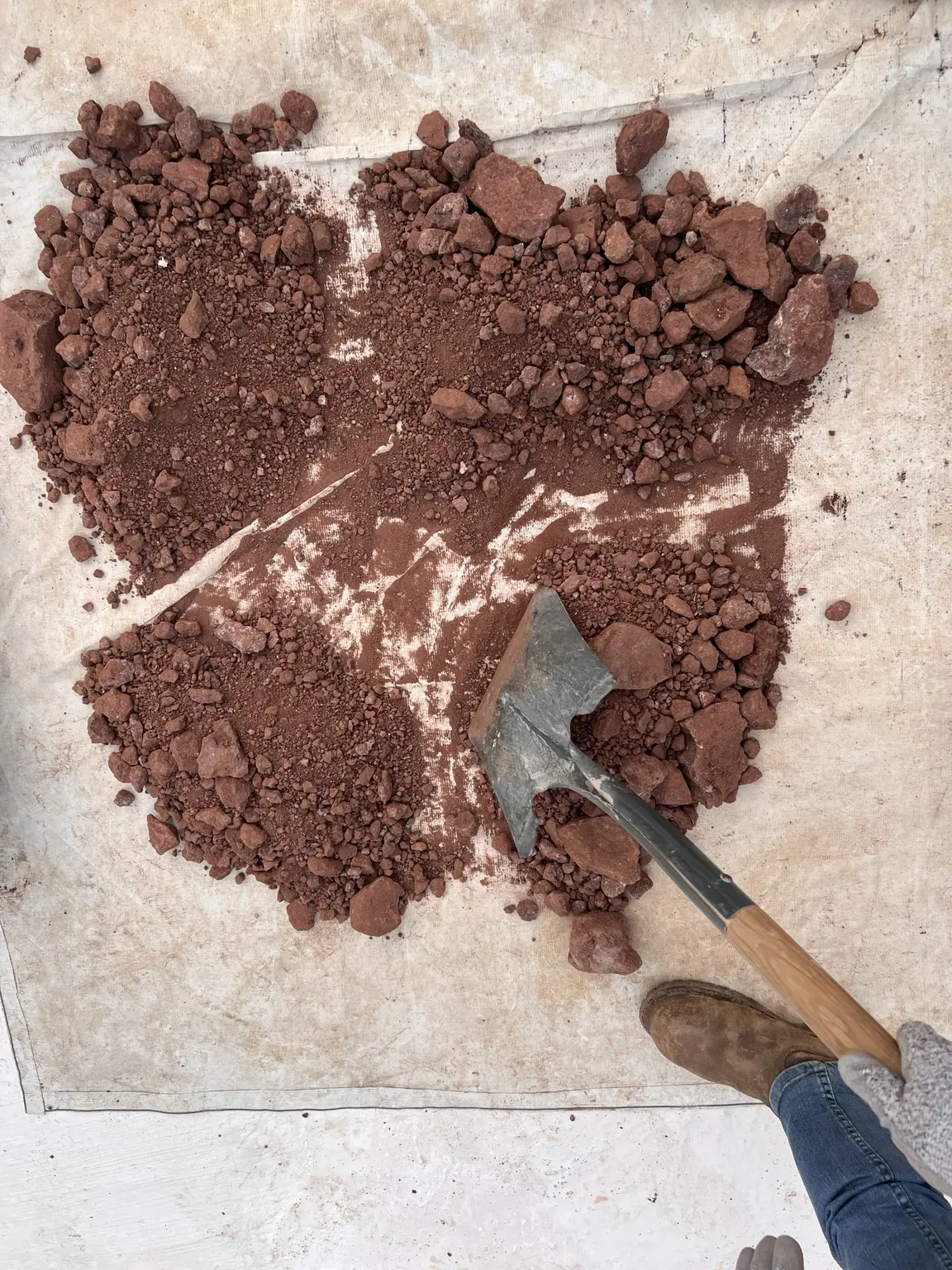

LABORATORIO · REPORTE 02Cuarteo de materialPreparación de muestra representativa

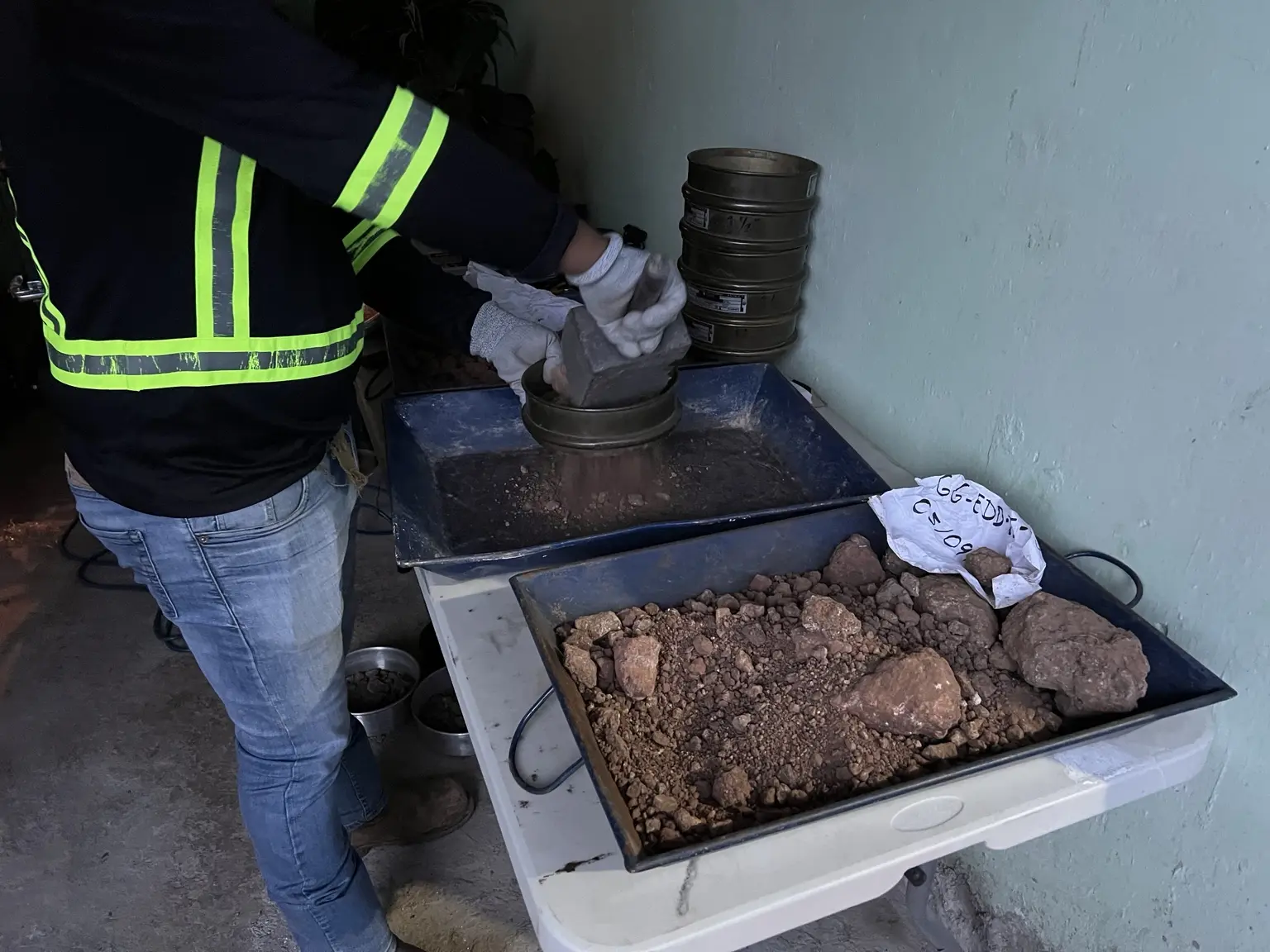

LABORATORIO · REPORTE 02Granulometría de gravasEnsaye actualmente en proceso

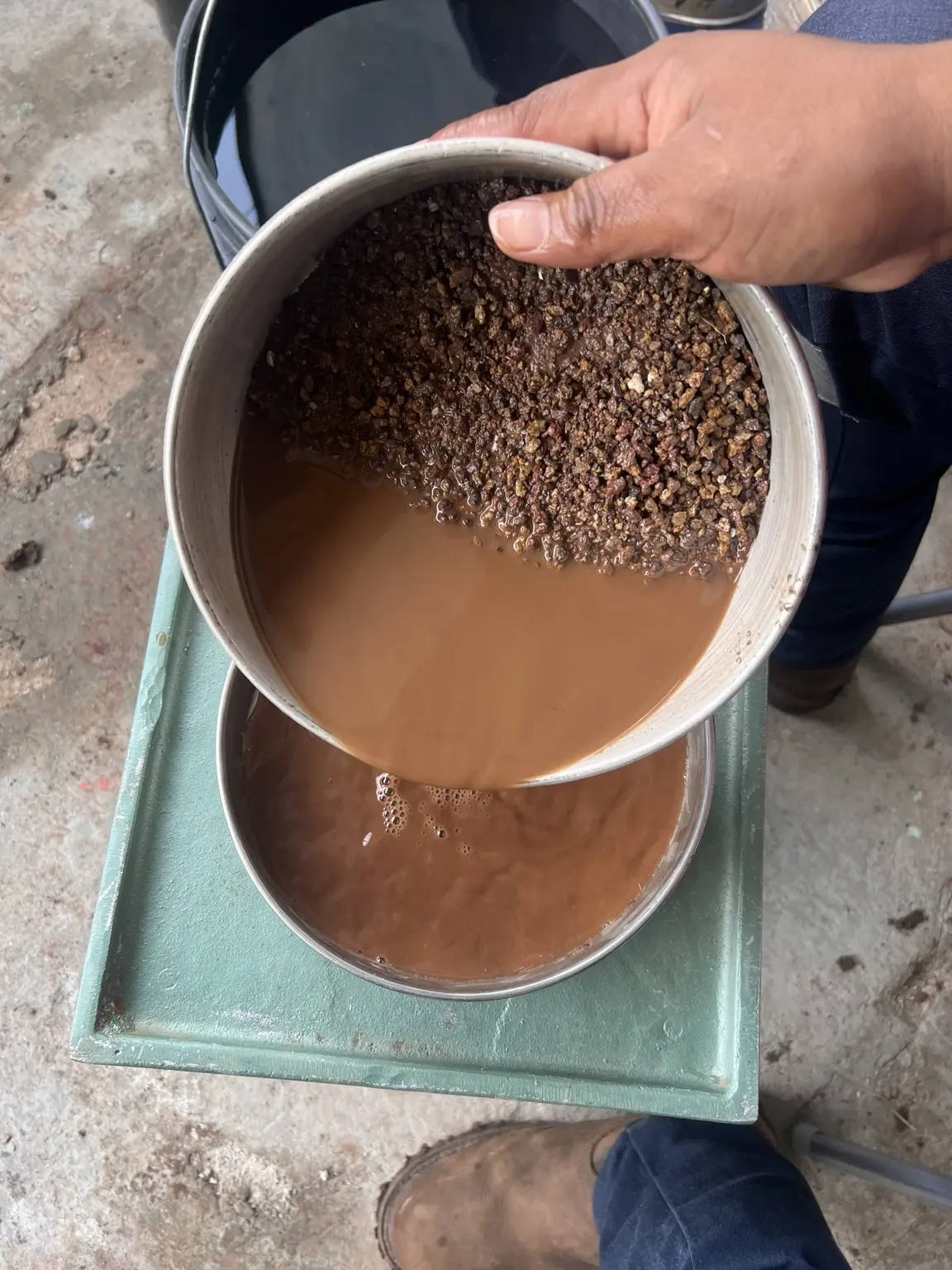

LABORATORIO · REPORTE 02Lavado y saturación de materialPreparación para densidad y absorción

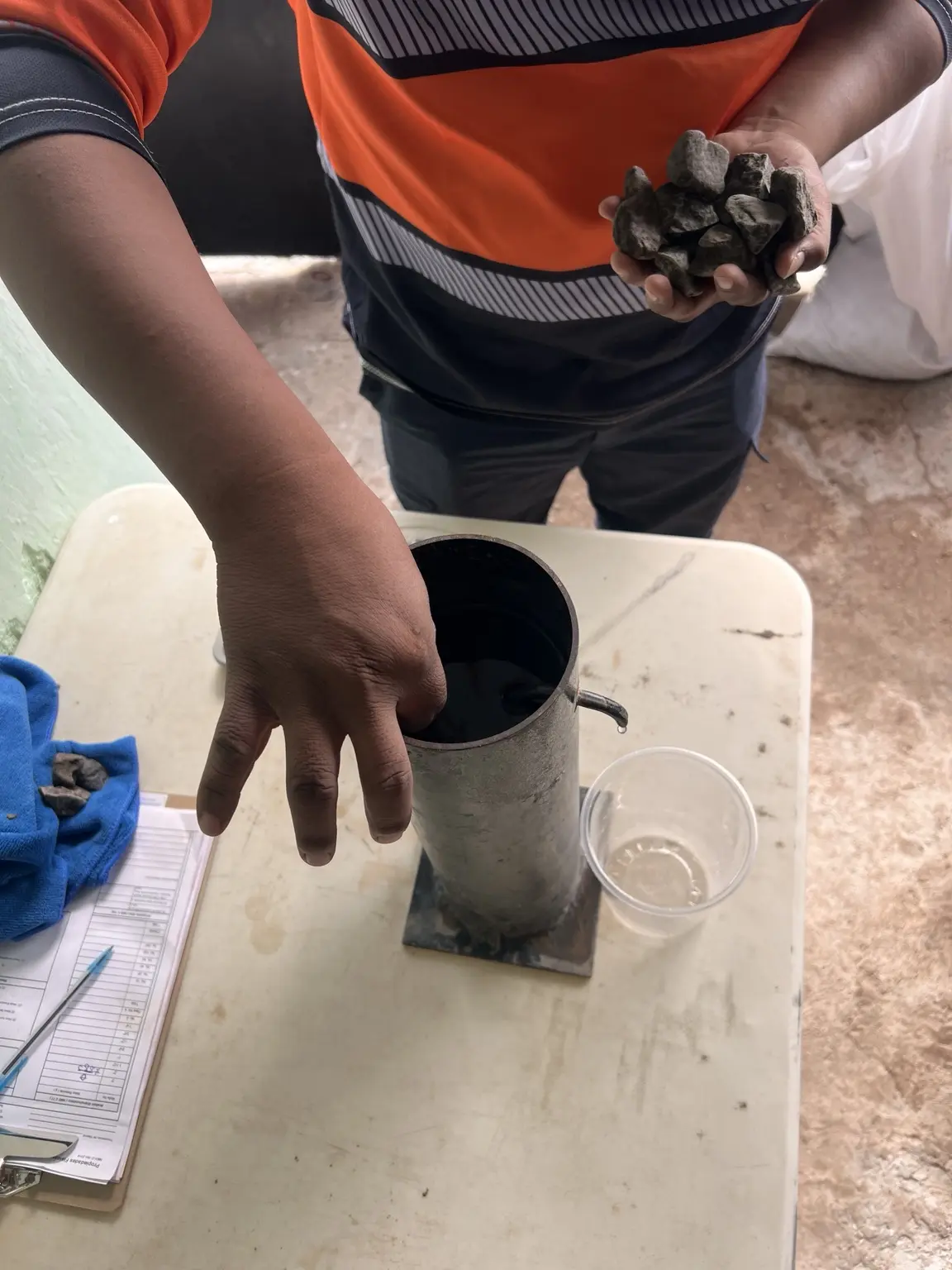

LABORATORIO · REPORTE 02Peso volumétrico seco sueltoActividad realizada
DOCUMENTACIÓN EJECUTIVA
Centro de reportes
Consolida muestreo, laboratorio, calas y evidencia de calidad.
REPORTE 01 · 05 SEP 2026Inicio del control de calidad
Desplante identificado · 4 muestras tomadas · tendido de capas pendiente
Abrir PDF ↗ REPORTE 02 · 06 SEP 2026Clasificación de materiales y laboratorioSecado y PVSS realizados · granulometría y saturación en proceso
Abrir PDF ↗ REPORTE 03 · 07 SEP 2026Laboratorio · sin actividad de campo por climaGranulometría de gravas y arenas y densidad de roca concluidas · límites y Próctor en proceso
Abrir PDF ↗ REPORTE 04 · 08 SEP 2026Muestreo y ensayes de referenciaMuestreo concluido · límites 3/4 y Próctor 1/4 en proceso
Abrir PDF ↗ REPORTE 05 · 09 SEP 2026Recorrido con VIRGO · límites concluidosLiberación de área para desplante · Próctor 2/4 en proceso
Abrir PDF ↗ REPORTE 06 · 10 SEP 2026Próctor concluidoPróctor 4/4 · campo pausado por clima · capa de prueba programada
Abrir PDF ↗ REPORTE 08 · 12 SEP 2026Capa 3 conformadaCapa de prueba D8 concluida · compactación de Capa 3 pendiente
Abrir PDF ↗ REPORTE 09 · 13 SEP 2026Capas 3 a 7 liberadasConformación, bandeo y densificación concluidos
Abrir PDF ↗ REPORTE 10 · 14 SEP 2026Capas 8 a 10 liberadasDensidad de campo verificada mediante cono de arena
Abrir PDF ↗ REPORTE 11 · 15 SEP 2026Material saturado detectadoVIRGO notificado · retiro y revisión pendientes
Abrir PDF ↗ REPORTE 12 · 16 SEP 2026Plataforma de prueba en conformaciónEspesor 0.50 m · ciclos de compactación y monitoreo topográfico programados
Abrir PDF ↗ REPORTE 13 · 17 SEP 2026Capa 11 y capa de prueba conformadasCiclos de compactación y densidad por reemplazo de agua concluidos
Abrir PDF ↗ REPORTE 14 · 18 SEP 2026Capa 12 liberadaDensificación y verificación topográfica del espesor compactado (0.50 m)
Abrir PDF ↗EDD
EDD INGENIERÍA Y CONSULTORÍA S.A. DE C.V.Control de calidad de terracerías
REPORTEPRELIMINAR
MINA LOS RICOS SUR · JALISCO
Reporte diario QA/QC
Cliente: GoGold · Lugar: Cinco Minas · Corte informativo: 16 de septiembre de 2026
Capas liberadas9
Próctor4/4
Calas capturadas0
Incidencias abiertas1
1. Resumen de actividades
Los reportes diarios documentan el muestreo y laboratorio, la capa de prueba, la conformación y densificación del relleno, y la liberación de las capas 3 a 10 y 12 (Capa 11 en revisión).
2. Control de compactación
Documentado en reportes 09 y 10
Las capas 8, 9 y 10 fueron liberadas después de pruebas de densidad de campo por cono de arena. No se capturaron folios individuales de cala en este tablero.
3. Estado vigente
- Capas 3 a 7: liberadas el 13 SEP.
- Capas 8 a 10: liberadas el 14 SEP.
- Material saturado: identificado el 15 SEP; retiro y revisión pendientes.
- Superficie TIN del terraplén: incorporada con fecha 16 SEP.
